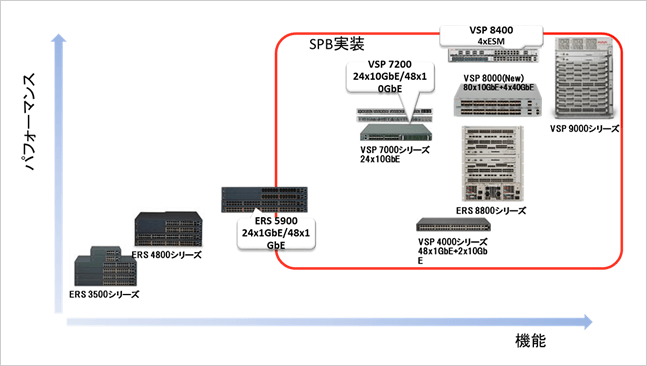

丸紅ネットワークソリューションズがご提供するLAN仮想化ソリューション「Extreme Fabric Connect」では次の6種類をご提供いたします。
ポート単価が経済的なエッジ層に最適なシリーズ。最大8台までスタック接続し、192Gbpsの帯域での通信が可能。ディストリビューション層、コア層とはSFP+で2ポートまでアップリンク可能。PoEポートを備える機種も有。
機種 | 3626GTS | 3650GTS |
---|---|---|
トラフィックポート | 1000Base-T×24(RJ-45) | 1000Base-T×48(RJ-45) |
10GBase-SFP+×2 Uplink ports, | ||
10GBase-SFP+×2 dual-use Stack/Uplink ports | ||
スイッチングファブリック | 最大128Gbps(全二重) | 最大188Gbps(全二重) |
フレーム転送 | 26ポートの場合、95Mpps | 50ポートの場合、130Mpps |
レイヤー | Layer2,Layer3 IPv4 Routing Services | |
ファブリックコネクト プロトコル | - | |
PoE | ポート数:24、消費電力:30W/ポート | ポート数:24、消費電力:30W/ポート、 ポート数:48、消費電力:15W/ポート |
電源 | 最大24.6W @100-110VAC | 最大41.77W @100-110VAC |
電源冗長化 | オプション | |
寸法 | H44mm×W440mm×D480mm 重量7.0-10.0kg |
単一のセグメントでSPBを実装するハイエンドL2スイッチモデル。28ポートの機種から100ポートの機種までラインナップされており、規模に応じて最適な機種を選択可能。アクセスポート及びアップリンクポートにMACsecを設定することによりセキュリティの強化が可能。
機種 | 5928GTS | 5952GTS | 59100GTS |
---|---|---|---|
トラフィックポート | 1000Base-T×24(RJ-45) | 1000Base-T×48(RJ-45) | 1000Base-T×96(RJ-45) |
10GBase-SFP+×4 Uplink ports, | |||
スイッチングファブリック | 最大212Gbps(全二重) | 最大260Gbps(全二重) | 最大356Gbps(全二重) |
フレーム転送 | 28ポートの場合、190.5Mpps | 52ポートの場合、262Mpps | 100ポートの場合、405Mpps |
レイヤー | Layer2,Layer3 IPv4&IPv6 Routing Services | ||
ファブリックコネクト プロトコル | IEEE 802.1aq Shortest Path Bridging(オプション) | ||
PoE | ポート数:24、 消費電力:30W/ポート |
ポート数:48、 消費電力:30W/ポート |
ポート数:96、 消費電力:30W/ポート |
電源 | 最大77.37W @100-110VAC | 最大90W @100-110VAC | 最大183.9W @100-110VAC |
電源冗長化 | 有 | ||
寸法(1U Model) | H44mm×W442mm× D488mm 重量7.6-8.6kg |
H44mm×W440mm×D480mm 重量7.0-10.0kg | |
寸法(2U Model) | H88.5mm×W442mm×D488mm 重量11.9-12.9kg |
リンクアグリケーションを利用したスイッチクラスタ技術は、FabricConnectはIEEE 802.1aqおよびIETF RFC 6329の標準規格(SPB)を使用。レイヤー2及びレイヤー3を単一プロトコルで構成。低コストの1G/10Gビットプラットフォームでのネットワーク仮想化機能を実現。小規模な場所に適しています。
機種 | 4450GSX-PWR+ | 4850GTS |
---|---|---|
トラフィックポート | 1000Base-T×12(RJ-45) | 1000Base-T×48(RJ-45) |
100/1000M SFP×36 | 10GBase-SFP+×2 Uplink ports, | |
1/10G SFP+×2 with MACsec encryption | - | |
スイッチングファブリック | 184Gbps | |
パケット転送 | 102Mpps | |
レイヤー | Layer2,Layer3 IPv4 & IPv6 Routing Services | |
ファブリックコネクト プロトコル | IEEE 802.1aq Shortest Path Bridging | |
PoE | ポート数:24、消費電力:30W/ポート | ポート数:24、消費電力:30W/ポート、 ポート数:48、消費電力:15W/ポート |
電源 | 最大24.6W @100-110VAC | 最大41.77W @100-110VAC |
電源冗長化 | オプション有 | |
寸法 | H44mm×W440mm×D436mm 重量7.0-9.2kg | H44mm×W440mm×D436mm 重量11.48kg |
低遅延のネットワークかつマルチホップの環境を実現。一つのスイッチから数百のスイッチまで拡張可能な大規模なスケールアウトを想定されたモデル。ファブリックアタッチメントで設置から稼働までの時間を短縮。管理機能をWebベースのGUIにより提供。シンプルで直感的なウィザード、使いやすいテンプレートがあり、パフォーマンス管理、仮想化管理、障害診断が可能。
機種 | 7254XSQ | 7254XSQ |
---|---|---|
トラフィックポート | 10GBase-SFP+×48 | 100M/1000M/10GBase×48(RJ45) |
40GBase-QSFP+×6 | ||
スイッチングファブリック | 2.56Tbps | |
パケット転送 | 1,428Mpps | |
レイヤー | Layer2,Layer3 IPv4 & IPv6 Routing Services | |
ファブリックコネクト プロトコル | IEEE 802.1aq Shortest Path Bridging | |
電源 | 最大459.83W @100-240VAC | 最大799.79W @100-110VAC |
電源冗長化 | オプション有 | |
寸法 | H44mm×W440mm×D436mm 重量7.0-9.2kg | H44mm×W440mm×D436mm 重量11.48kg |
中規模企業のユニークなネットワーキングニーズに対応するためのスイッチ。 シャーシ型でラックマントされモジュールの柔軟な変更により、中型コアスイッチに最適な構成が可能。各モジュールはホットスワップにも対応。 電力効率の向上も図られ、物理的設置面積が縮小され、柔軟なスケーラビリティが可能。
機種 | 8418XSQ |
---|---|
トラフィックポート/モジュール | 100GBase-QSPF×2/8402CQ |
40GBase-QSPF+×8/8408QQ | |
10GBase-SPF+×16,40GBase-QSPF+×2/8418XSQ | |
10GBase(RJ45)×16,40GBase-QSPF+×2/8418XTQ | |
10GBase-SPF+×24/8424XS | |
10GBase(RJ45)×24/8424XT | |
1GBase-SPF×24/8424GS | |
1GBase(RJ45)×24/8424GT | |
スイッチングファブリック | 2.56Tbps |
パケット転送 | 1,428Mpps |
レイヤー | Layer2,Layer3 IPv4 & IPv6 Routing Services |
ファブリックコネクト プロトコル | IEEE 802.1aq Shortest Path Bridging |
電源 | 最大799.79W @100-240VAC |
電源冗長化 | オプション有 |
寸法 | H44mm×W440mm×D436mm 重量7.0-9.2kg |

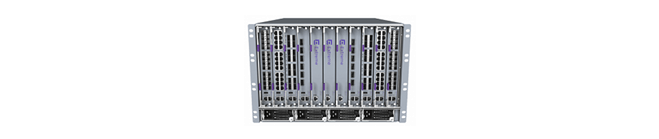

シャーシベースのモジュライーサネットスイッチングプラットフォーム。高度にスケーラブル可能なプラットフォームとして位置づけられているシリーズ。
インタフェースも幅広い接続を提供し、主にコア/スパインスイッチ、キャンパスとデータセンターのアプリケーションを目的とします。VSP 8600のアーキテクチャは、ディープパケットバッファを搭載し、バーストトラフィックに対応し、ロスレスなパフォーマンスを実現。
機種 | 8600 |
---|---|
トラフィックポート/モジュール | 100Gbase-QSFP28×6/8606CQ |
40Gbase-QSFP+×16/8616CQ | |
10Gbase-SFP+×24/8624XS | |
10Gbase-RJ45×24/8624XT | |
スイッチングファブリック | 7.2Tbps |
パケット転送 | - |
レイヤー | Layer2,Layer3 IPv4 & IPv6 Routing Services |
ファブリックコネクト プロトコル | IEEE 802.1aq Shortest Path Bridging |
電源 | 最大3000.75W @100-240VAC |
電源冗長化 | オプション有 |
寸法 | - |
