BV1600SIP（TTC2M/PRI）
TTC-2Mインタフェース、PRIインターフェースを収容可能
揺らぎ吸収、自動遅延回復、音声優先制御技術により、最適な音声通話・FAX通信を提供
最大511のゲートウェイ装置の登録ができ、SIPサーバなしでネットワーク構築が可能
IPテレフォニー「IP CONVERGENCE Server SS9100」
- HOME
- ソリューション・サービス
- ネットワークアウトソーシング
- ネットワーク
- IPテレフォニー「IP CONVERGENCE Server SS9100」
- VoIPゲートウェイ ラインナップ
VoIPゲートウェイ ラインナップ
VoIPゲートウェイBV1600SIP（TTC2M/PRI）、BV1270SIP（FXS/OD/BRI）、BV100SIP-TAの特長と仕様をご覧いただけます。
ゲートウェイの特長

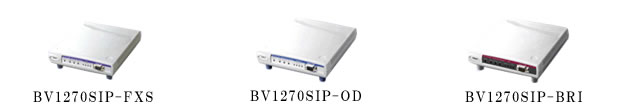

BV1270SIP（FXS/OD/BRI）
アナログ電話インタフェース（FXS）、OD専用線インタフェース、公衆ISDNインターフェースを収容可能
最大511のゲートウェイ装置の登録ができ、SIPサーバなしでネットワーク構築が可能

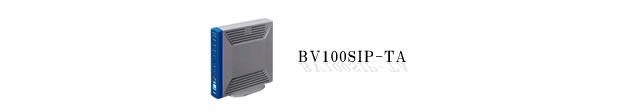

BV100SIP-TA
PSTNインタフェースを持ち、VoIP発信およびPSTN発信をサポート 停電時には公衆電話網（PSTN）への直通切り替えにより、通話を確保します
–PBX/ビジネスホンを持たない小規模オフィス用に最適
BV1600SIP（TTC2M/PRI）
仕様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 型名 | BV1600 SIP Internet Voice Gateway | ||
| 外形寸法 | 420mm(W) × 400mm(D) × 52mm(H) | ｺﾞﾑ足高さ8㎜ | |
| 冗長構成 | 1重化 | ||
| 入力電源条件 | 電源電圧 | 100VAC | |
| 周波数 | 50Hz／60Hz | ||
| 段積み条件 | 最大5段（合計6段） | ||
| 消費電力 | 40VA以下 | ||
| 動作環境 | 0℃ ～ +40℃ 20％～80％ （結露なき事） |
||
| 質量 | 7kg以下 | ||
| 保守コンソールインタフェース | RS232C(DSUB 9ピン、オス) DCE | ｽﾄﾚｰﾄｹｰﾌﾞﾙが必要 | |
| ネットワークインタフェース | 10Base-T/100Base-TX （全二重／半二重モード）、 自動認識／固定 コネクタ：RJ-45型 |
||
| 回線ｲﾝﾀﾌｪｰｽ | 2Mﾃﾞｼﾞﾀﾙ専用線 | TTC標準2Mデジタル専用線インタフェース (JJ-20.11／12準拠)×1ポート |
搭載する回線用品による |
| ISDN一次群速度回線 | ISDN一次群速度インタフェース (JT-I431/JT-Q921/JT-Q931) ×1ポート |
||
| FAX制御部 | 通信速度 | 14.4／12.0／9.6／7.2／4.8／2.4 kbps | 12.0/7.2/2.4 kbpsはフォールバックによる |
| 通信プロトコル | ITU-T T.38 | G.711 インバンドも対応 | |
| 伝送制御手順 | G3 | ||
| 通信規格 | ITU-T V.17／V.21ch2／V.27ter／V.29 ECM対応 | ||
| 音声制御部 | 符号化方式 | ITU-T G.729a／G.711 | |
| 圧縮レート | 8 kbps／64 kbps（非圧縮） | ||
| ゆらぎ吸収ﾊﾞｯﾌｧ | 最大500 msec | ||
| 接続ﾁｬﾈﾙ数 | 音声同時接続数 | 30ch(TTC2M), 23ch(PRI) | 左記の組合せの合計で30ｃｈまたは23ch |
| FAX同時接続数 | 30ch(TTC2M), 23ch(PRI) | ||
| EMC規格 | VCCI クラスA | ||
BV1270SIP（FXS/OD/BRI）
仕様
| 項目 | 仕様 | 備考 | ||
|---|---|---|---|---|
| 型名 | BV1270 SIP Internet Voice Gateway | |||
| 外形寸法 | 200mm(W) ×245mm(D) ×57mm(H) | ゴム足含む | ||
| 入力電源条件 | 電源電圧 | AC100±10V | ||
| 周波数 | 50Hz/60Hz | |||
| 段積み条件 | OD装置 | 最大3段 （合計4段） | ||
| FXS装置 | 段積み禁止 | |||
| BRI装置 | 最大3段 （合計4段） | |||
| 消費電力 | 30VA以下 | |||
| 動作環境 | 0℃ ～ +40℃ 20％～80％ （結露なき事） |
|||
| 本体質量 | 1kg以下 | ACアダプタ含まず | ||
| 保守コンソールインタフェース | V.24/V.28 (DSUB 9ピン) | |||
| LANインタフェース （BRI装置のみ） | 10Base-T/100Base-TX （全二重／半二重モード）、 自動認識／固定 コネクタ：RJ-45型 |
ストレートケーブル接続 | ||
| ネットワークインタフェース | 10Base-T/100Base-TX （全二重／半二重モード）、 自動認識／固定 コネクタ：RJ-45型 |
|||
| 回線ｲﾝﾀﾌｪｰｽ | 回線種別 | アナログ2W電話回線 | 音声：4回線 線路抵抗： 400Ω以下（電話機内部抵抗含む） リンギング周波数:15～20Hz コネクタ：RJ-11型 |
FXS装置 |
| OD回線 | 音声: 4W ｘ 4回線 線路抵抗： 600Ω以下（片線） 制御: Type5 コネクタ：RJ-45型 |
OD装置 | ||
| ISDN基本レート回線 | ２回線（（2B+D）×2） 規定点：ISDN基本インタフェース（Ｔ点） 接続形態：P-MP（L1常時起動、接続数1台に限る）、P-P（TEIは0固定） 給電方式：ファントム給電、最大20mW／回線 コネクタ：RJ-45型 |
BRI装置 | ||
BV100SIP-TA
仕様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 型名 | BV100 SIP Internet Voice Gateway | ||
| 外形寸法 | 72mm(W)×196.5mm(D)×170mm(H) | ||
| 入力電源条件 | 電源電圧 | AC100±10V | |
| 周波数 | 50Hz/60Hz | ||
| 消費電力 | 12W以下 | ||
| 動作環境 | 0℃ ～ +40℃ 20～80%RH (結露なきこと) |
||
| 本体質量 | 510g以下 | ACアダプタ含まず | |
| ネットワークインタフェース | 10Base-T/100Base-TX （全二重／半二重モード）、 自動認識／固定 コネクタ：RJ-45型 |
WANポート | |
| LANインタフェース （保守コンソールインタフェース） |
10Base-T/100Base-TX （全二重／半二重モード）、 自動認識／固定 コネクタ：RJ-45型 |
PCポート | |
| 公衆網インタフェース | 収容回線数：１回線 アナログ電話回線技術基準 JATE Spec コネクタ： RJ-11 |
LINEポート | |
| 回線インタフェース | アナログ２W電話回線 | 収容回線数：１回線 コネクタ： RJ-11 |
TEL1ポート |
| FAX インタフェース | 通信速度 | 14.4 kbps/12.0 kbps/9.6 kbps/7.2 kbps/ 4.8 kbps/2.4kbps | 12.0/7.2/2.4kbpsはフォール バックによる |
| 通信プロトコル | ITU-T T.38 | G.711 インバンドも対応 | |
| 伝送制御手順 | G3 | ||
| モデム方式 | ITU-T V.17/V.21ch2/V.27ter/ V.29 ECM対応 | ||
| 音声制御部 | 符号化方式 | ITU-T G.729a/G.711 | |
| 圧縮レート | 8 kbps／64 kbps（非圧縮） | ||
| ゆらぎ吸収ﾊﾞｯﾌｧ | 最大500 msec | ||
| EMC規格 | VCCI クラスB | ||
