IPテレフォニー「IP CONVERGENCE Server SS9100」

IPテレフォニーサーバー「SS9100」、SIP-PBX「DISCOVERY neo」、オフィス・コミュニケーションシステム「CrosCore 2」の特長と仕様をご覧いただけます。

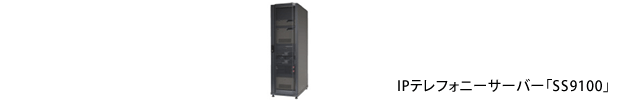

IPテレフォニーサーバー「SS9100」

特徴

主拠点にSS9100を設置し、IPネットワーク経由で、その他の拠点にあるIP遠隔ユニットやIP電話機、IP-PBX、ビジネスホンなどを接続することで、企業内IPセントレックスを構築可能。
SIP-PBX「DISCOVERY neo」やビジネスホン「CrosCoreシリーズ」を、SS9100とSIPで接続することで内線ネットワークを構築し、通信コストを削減可能。
マルチキャリアのIP電話サービスを利用可能。通話料は全国一律で、従来の加入者電話に比べ割安のため通信コストを削減可能。
音声・映像・データによる多様でリッチなコミュニケーションツールを装備するCom＠WILLシリーズ
携帯キャリア各社のネットワーク（携帯網）と専用回線で接続することで、オフィスの電話機と外出先のモバイル端末の間で内線番号を使った発信／着信／転送が可能。

仕様

機種名		IP CONVERGENCE Server SS9100
収容数(※1)	総ポート数	20,000ポート（1サーバーで5,000ポート以上を収容する場合は、トラヒック状況の確認が必要ですので、担当営業にご相談ください)
	デジタルコードレス基地局（IP対応）	最大256台
	IP遠隔ユニット（IPLTU）	最大256台
プロトコル		SIP、OKI独自、H.323 ※H.323はBV8000 IWG経由で収容
ネットワークインターフェース		10BASE-T/100BASE-TX/1000BASE-T （自動認識）
冗長部		電源/ファン/HDD/メモリ（本体はクラスタ構成による冗長構成が可能です）
設置形態		ラックマウント（2U）
入力電源		AC100V
外形寸法（幅×高さ×奥行mm）(※2)		446×88×699
質量		約23.6kg
OS		Windows Server 2012 for Embedded Systems

IP遠隔ユニット

機種名		IP CONVERGENCE Gateway
機種名		96	48	VS（CO）	VS（BRI）
収容数(※1)	デジタルコードレス基地局	96	24	-	-
	一般電話機	192	48	2	2
	多機能電話機	192	48	-	-
	アナログ外線	192	48	4	-
	INSネット64	48（96ch）	12（24ch）	-	2（4ch）
	INSネット1500	12（276ch）	3（69ch）	-	-
プロトコル		OKI独自
ネットワークインターフェース		10BASE-T／100BASE-TX／1000BASE-T（自動認識)		10BASE-T／ 100BASE-TX（自動認識)
設置形態		ラックマウント（8U）・床据置	ラックマウント（3U）・床据置	ラックマウント（1U）・据置
入力電源		AC100Ｖ
外形寸法（幅×高さ×奥行mm） ※2		430×354×500	430×132×500	420×44×400
質量		約43kg	約12kg	約5.5kg

サバイバル装置

機種名	サバイバルサーバー	サバイバルBOX2
収容ポート数	5,000ポート	500ポート
ネットワークインターフェース	10BASE-T/100BASE-TX/1000BASE-T（自動認識）
設置形態	ラックマウント（2U）	ラックマウント（1U）・据置
入力電源	AC100V
外形寸法（幅×高さ×奥行mm）(※2)	446×88×699	420×51.5×400
質量	約23.6kg	約6.0kg
データ同期／アプリケーション同期(※3)	自動

IP公衆電話網接続装置

機種名	VC-D01B	VC-D01S
ネットワークインターフェース	10BASE-T／100BASE-TX／1000BASE-T（自動認識）	10BASE-T／100BASE-TX （自動認識）
プロトコル	SIP
同時最大接続数	128	32(※4)
入力電源	AC100V
設置形態	ラックマウント（1U）・据置
外形寸法（幅×高さ×奥行mm）(※2)	420×51.5×400
質量	約5.5kg

※1 収容数はそれぞれの最大値であり、使用チャネル（ch）数や組み合わせなどにより変動します。
※2 本体の寸法です。突起物（ゴム足、コネクター、取付金具など）は含まれません。
※3 SS9100とのデータ同期／アプリケーション同期を示しています。
※4 「ひかり電話オフィスタイプ」の場合、同時最大接続数は8チャネル（ch）です。

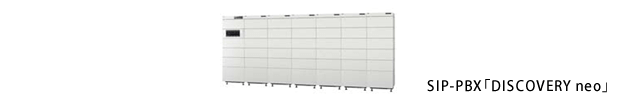

SIP-PBX「DISCOVERY neo」

特徴

電話機や回線ユニットの収容効率の向上により、設置スペース・消費電力を従来機種に比べて最大50％削減した省スペース・省エネ設計。
約700種の豊富なPBX機能に加え、ユニファイドコミュニケーションを強化。従来機種の回線パッケージ・電話機を利用でき、リプレース時の導入コストを大幅に削減。
サテライトオフィスを含むすべての拠点をIPでシームレスに接続。スマートフォンも活用でき、利便性の高いビジネス環境を提供。
さまざまな業種・業務形態にマッチする多彩なサービスを用意。携帯電話やデジタルコードレス電話機などのモバイル端末との連携で迅速な顧客対応が可能になり、コスト削減。

仕様

項目				ACタイプ（入力電源）		DCタイプ（入力電源）
項目				XS	最大モデル	最大モデル
最大収容数(※1)	チャネル容量(※2)			512	16480	16480
	内線	IP内線電話機 (※3)		512	14000	14000
		一般電話機		512	2000	11200
		多機能電話機		512	1200	11200
		デジタルコードレス基地局		320	800	3000
		デジタルコードレス基地局(IP対応）		1024
		デジタルコードレス電話機		512	9000	9000
	トランク	局線	アナログ	512	1600	12640
			INSネット64	160 （320ch）	400 （800ch）	3160 （6320ch）
			INSネット 1500	22 （506ch）	75 （1725ch）	608 （13984ch）
		専用線	OD	320	800	6320
			LD	320	800	6320
			TTC2M	16 （480ch）	55 （1650ch）	451 （13530ch）
			Dch共通線（1.5M）	22 （506ch）	75 （1725ch）	608 （13984ch）
	その他	IP遠隔ユニット（IPLTU）		208		208
	その他	中継台		64		64
トラフィック容量（1ポート当り）				7.1HCS
保守		遠隔保守I/F4（RMI）		対応
方式	制御系	制御方式		蓄積プログラミング方式
	制御系	冗長構成		一重化／二重化
	通話路系	通話路方式		PCMデジタル方式
		通話路構成		T1段
		冗長構成		一重化／二重化
機械的仕様	構造			自立型キャビネット（ビルディングブロック）
	架数			1	最大2	最大7
	入力電源電圧			AC100V		DC48V
	電源装置（整流器）			本体内蔵		外付・別途用意
	電源装置（バッテリー）			本体内蔵／外付		-
	外形寸法（幅×高さ×奥行mm、1架当り）(※4)			650×2100×500
	質量（最大値、1架当り）(※5)			398kg （バッテリーを含む）		270kg
	耐震性			標準床固定：水平加速度7.84m/s2（0.8G）
	耐震性			現地追加措置：水平加速度14.1m/s2（1.5G）
	冷却方式			強制空冷
	騒音			55dB以下
	環境条件（周囲温度・湿度）			温度：0～40℃／湿度：20～80％RH （結露なきこと）

ライセンス別の最大収容数(※6)

ソフトウェアライセンス	最大収容数
XS(※7)	512
VS	500
S	1000
M	3000
L	5000
VL	10000
XL	14000

IP遠隔ユニット仕様

項目			IPLTU A	IPLTU B	IPLTU C
最大収容数(※8)	内線	一般電話機	240	192	48
		多機能電話機	240	192	48
		デジタルコードレス基地局	80	96	24
	局線	アナログ	240	192	48
		INSネット64	60（120ch）	48（96ch）	12（24ch）
		INSネット1500	10（230ch）	12（276ch）	3（69ch）
音声符号化圧縮方式			G.711/G.729a
FAX通信方式			圧縮時： T.38／非圧縮時：デジタル透過
ネットワークインターフェース			10BASE-T／100BASE-TX／1000BASE-T（自動認識）
入力電源電圧			AC100V
停電時バックアップ			バッテリー（外付）		UPS（外付）
外形寸法（幅×高さ×奥行mm）（※9）			430×354×500		430×132×500
質量（最大値）（※10）			43kg		12kg
冷却方式			強制空冷
環境条件（周囲温度・湿度）			温度： 0～40℃／湿度： 20～80％RH （結露なきこと）

※1 収容数はそれぞれの最大値であり、組み合わせにより変動します。
※2 物理的に拡張可能なチャネル容量を示しています。
※3 IP多機能電話機、Com@WILLソフトフォン、Com@WILLソフトフォンスマート、スーパーホンIP-V2、3G/無線LANデュアル端末の回線数の総和が、IP内線電話機の回線数になります。
※4 高さは最大値です。回線ユニットの搭載数により異なります。
※5 回線パッケージを搭載したときの最大値です。
※6 「XS」は小規模オフィス向けのモデルで、513ポート以上への拡張はできません。「VS（500ポート）」以上のモデルは、ライセンスの追加により最大収容数の拡張が可能です。
※7 ACタイプのみのモデルです。
※8 収容数はそれぞれの最大値であり、組み合わせにより変動します。
※9 本体の寸法です。突起物（ゴム足、コネクター、取付金具など）は含まれません。
※10 回線パッケージを搭載したときの最大値です。

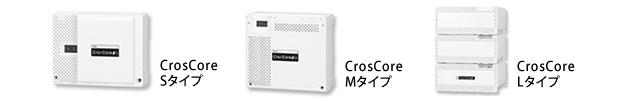

オフィス・コミュニケーションシステム「CrosCore 2」

特徴

モバイル端末で、いつでも、どこでも。ワークフローがスピーディに。
IPの活用で、通信コスト削減と利便性アップを両立。
多彩な機能により、スピーディで確実なコミュニケーションを実現。
万が一の時も、安心して仕事に専念できるオフィス環境。
さまざまな業務形態にマッチするソリューションで、迅速な顧客対応が可能。
ビジネスシーンに合わせて選べる多彩な端末。

仕様

項目			Sタイプ	Mタイプ	Lタイプ
項目			基本架	基本架	基本架	基本架＋増設架×1	基本架＋増設架×2
総ポート数(※1)			26	82	768
総ポート数（物理ポート）			22	46	128	256	384
最大収容数(※2)	総内線数		26	82	768
	内線	多機能電話機 MKT/ARC-[30/18]DKHF-[W/B]-02A	16	32	96	192	288
		多機能電話機 MKT/ARC-30DKCLD-02A	4	8	16
		コードレス電話機(※3) UM7700/301JR O	－	64	512
		コードレス基地局 UF7100	－	16	32	64	96
		コードレス電話機(※3) DC-8DK	7	8	8
		コードレス電話機 CLD-8DK-[W/B]-02A	7	8	16
		IP内線電話機 (※4)	16	72	384
		一般電話機パロルCX／ix	2	26	96	192	288
	総外線数		16	44	192
	外線	アナログ	4	12	64	128	192
		INSネット64	2（4ch）	6（12ch）	32（64ch）	64（128ch）	96（192ch）
		INSネット1500	-	-	4 (92ch)	8 (184ch)
		OD	-	12	32	64	96
		LD	-	12	16	32	48
		SIP専用線	16ch	32ch	127ch
		IP外線（※5）	1 (16ch)	2 (32ch) (※6)	3 (192ch)
ドアホン			3 (同時通話は1)	9 (同時通話は最大3)
ボイスメール（内臓）			12ch／1時間（USBメモリー16GBで約500時間まで拡張可能）
電源			AC100V（50／60Hz）
最大消費電力			100W	220W	220W	440W	660W
外形寸法(※7) （幅×高さ×奥行mm）		主装置	385× 325× 166	430× 409× 200	430× 200× 409	430× 400× 409	430× 600× 409
外形寸法(※7) （幅×高さ×奥行mm）		バッテリーキャビネット(※8)	273× 133× 85	420×238×405
質量(※9)		基本架	約3.3kg	約5.8kg	約6.0kg	約11.7kg	約17.4kg
質量(※9)		バッテリーキャビネット(※10)	約1.2kg	約8.0kg
環境条件			温度：0～40℃／湿度：20～85％RH（結露のないこと）
